高壓水阻柜是近*來運用比較廣泛的電機起動設備。水阻柜，顧名思義就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入水電阻，電機在起動過程中水電阻阻值在預定的時間內自動無極減小，直至阻值接近為零（實現電機降壓無沖擊地平滑起動），將水阻柜自動切除，電機投入正常運行，每小時至少可以啟動3-5次。

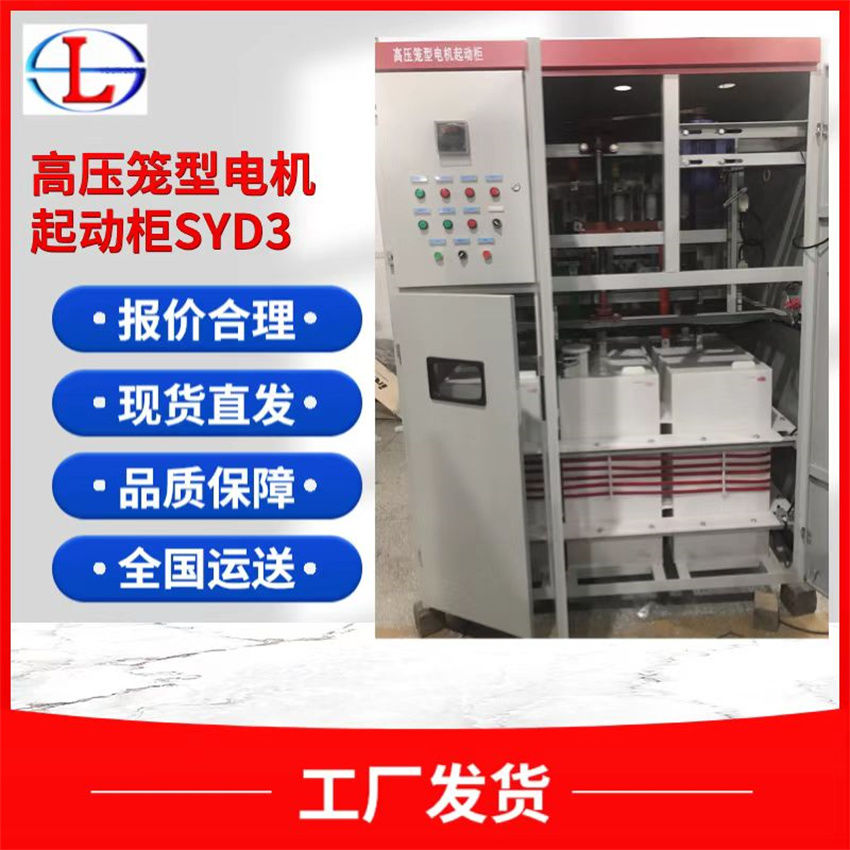

高壓水阻柜結構：

高壓水阻柜主要由一下幾個部分組成：水箱、極板（分動極板和靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或plc）、時間繼電器、接觸器、按鈕、指示燈等狀裝置構成，主要適用于400v、3kv、6kv、10kv各個電壓等級，功率范圍從500kw-50000kw繞線式交流異步電動機和低壓鼠籠式交流異步電動機的平滑軟起動，與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，*低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機起動對電網的沖擊，因而在近*來廣泛受到用戶的青睞。

工作原理：通過在繞線式電動機的轉子回路中串入特殊配置的電解液作為電阻，并通過調整電解液的濃度及改變兩極板之間的距離使串電阻的阻值在起動過程中始終滿足電動機機械特性對串入電阻值的要求，從而使電機在小起動電流和*大起動轉矩的情況下均勻升速，平穩起動，起動結束，電氣開關短接轉子回路。

主要性能特點：

1、軟啟動，啟動電流??；1q小于等于1.3le（A）

2、降低了電機起動升溫，延長電機使用壽命；

3、可連續起動5-10次，起動性能遠優于變阻器起動器；

4、起動過程平滑，對機械設備無沖擊；

5、對電網無沖擊，不會產生諧波污染而影響電網

6、結構可靠、簡單、安裝、維護方便

7、通用性好，可適用于任何負載狀況下繞線電機軟起動，特別適用于重載起動；

8、具有啟動超時、失壓、超行程、超溫等多重保護功能；

9、用于北方寒冷地區時，設備自帶電加熱功能。
